Распиновка lvds кабеля

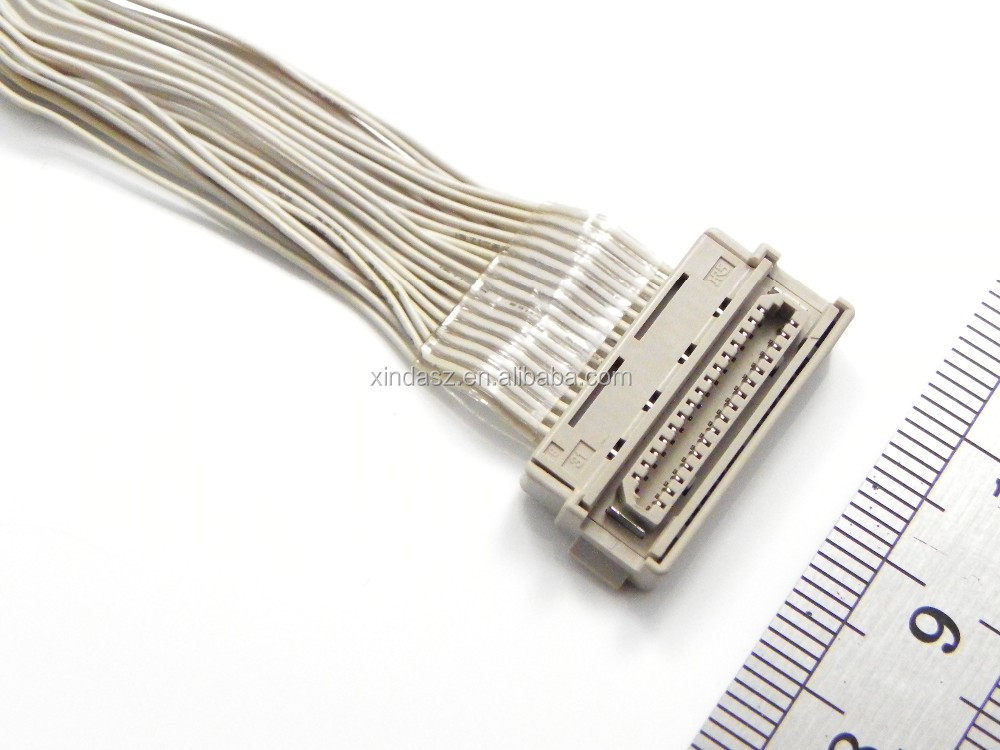

Кабель FIX-30P-S6 Dual 6 FIX-S6 30Pin LVDS Cable FIX-30P-S6 6bit

распиновка lvds кабеля

Общая схема, поясняющая архитектуру интерфейса LVDS, представлена на рис. При этом, конечно же, необходимо понимать, что ресивер, расположенный на LCD-панели, будет осуществлять преобразование в обратном порядке и на его выходе будет получен точно такой же формат данных. А это все означает, что вполне конкретная LCD-панель оказывается привязанной к конкретной управляющей плате монитора. Такая привязка LCD-панели к управляющей плате, конечно же, неудобна большинству производителей, так как отсутствует какая-либо унификация.

Именно поэтому, де-факто, практически всеми производителями LCD-дисплеев и LCD-панелей использовался вполне определенный формат входных данных, позволявший к любой плате подключать любую панель. Этот формат данных стал основой стандарта, разработанного ассоциацией VESA, и на сегодняшний день можно говорить, что LVDS превратился в унифицированный интерфейс, в котором однозначно прописан протокол передачи, формат входных данных, соединительный разъем и цоколевка разъема.

LCD TV Repair: LCD TV Parts Overview Diagnosis & TV Repair - Common Symptoms

На этот стандарт мы и будем опираться, так как выпускаемые сейчас панели соответствуют именно ему, и встретить уникальные LVDS-интерфейсы практически невозможно. Итак, стандартный вариант распределения входных сигналов трансмиттера между его сдвиговыми регистрами представлен на рис. Причем разработчик монитора имеет возможность практически не заботиться о согласовании разрядности цвета скалера и LCD-панели.

А вот при разработке более дорогой модели монитора, в которой применяется LCD-панель с битным кодированием, производитель использует ту же самую управляющую плату и даже не изменяет программный код ее микропроцессора, и просто подключает эту панель через полнофункциональный интерфейс — и все работает.

распиновка lvds кабеля

Кроме того, производитель монитора в своем изделии может использовать любую матрицу любого производителя, лишь бы он была оснащена интерфейсом LVDS и имела бы соответствующий форм-фактор который, к слову сказать, тоже стандартизируется.

Конечно же, широкий модельный ряд мониторов не всегда получают таким примитивным образом, но и недооценивать этот метод тоже не стоит.

Распиновка LVDS выхода для прибора lcd tester tool

Положительным моментом использования LVDS является еще и то, что все это дает широкие возможности сервисным специалистам при ремонте LCD-мониторов. В принципе, интерфейс LVDS может использоваться для передачи любых цифровых данных, о чем говорит широкое применение LVDS в телекоммуникационной отрасли. Однако, все-таки, наибольшее распространение он получил именно как дисплейный интерфейс.

Для увеличения пропускной способности этого интерфейса, компания разработчик National Semiconductor расширила интерфейс LVDS и удвоила количество дифференциальных пар, используемых для передачи данных, то есть теперь их стало восемь см. Кроме того, в спецификации LDI улучшен баланс линий по постоянному току за счет введения избыточного кодирования, а стробирование производится каждым фронтом такового сигнала что позволяет вдвое повысить объем передаваемых данных без увеличения тактовой частоты.

LDI поддерживает скорость передачи данных до МГц.

распиновка lvds кабеля

Интересно отметить, что в интерфейсе LVDS LDI имеется 8 дифференциальных пар, предназначенных для передачи данных, и две дифференциальные пары тактовых сигналов, то есть в LDI имеется два, практически, независимых полнофункциональных канала, передача данных в каждом из которых тактируется собственным тактовым сигналом.

Напомним, что в двухканальном TMDS оба канала передачи данных тактируются единым тактовым сигналом. Естественно, что наличие двух каналов позволяет вдвое увеличить пропускную способность интерфейса, так как за один пиксельный такт можно предать информацию о двух пикселях.

При этом один канал предназначен для передачи четных точек экрана канал Even , а второй — для нечетных точек экрана канал Odd.

Распиновка LVDS выхода для прибора lcd tester tool

Использование одноканального или двухканального LVDS определяется такими характеристиками LCD-панели и монитора, как: Разъем интерфейса LVDS на сегодняшний день можно считать стандартным, то есть количество контактов разъема и порядок распределения сигналов по контактам является одинаковым для всех LCD-панелей любого производителя. Единственное отличие разъемов может заключаться в их конструктивном исполнении: Однако иногда на схемах вы можете столкнуться с тем, что разъем LVDS обозначен, как контактный.

Порядок распределения сигналов интерфейса LVDS по контактам соединительного разъема и их традиционное обозначение представлены в табл. В LCD-панелях с небольшим размером экрана дюймов , чаще всего, используется одноканальный LVDS, так как его пропускной способности вполне достаточно.

В этом случае задействуется та часть интерфейса, которая соответствует нечетному каналу LVDS, при этом линии четного канала могут вообще отсутствовать.
